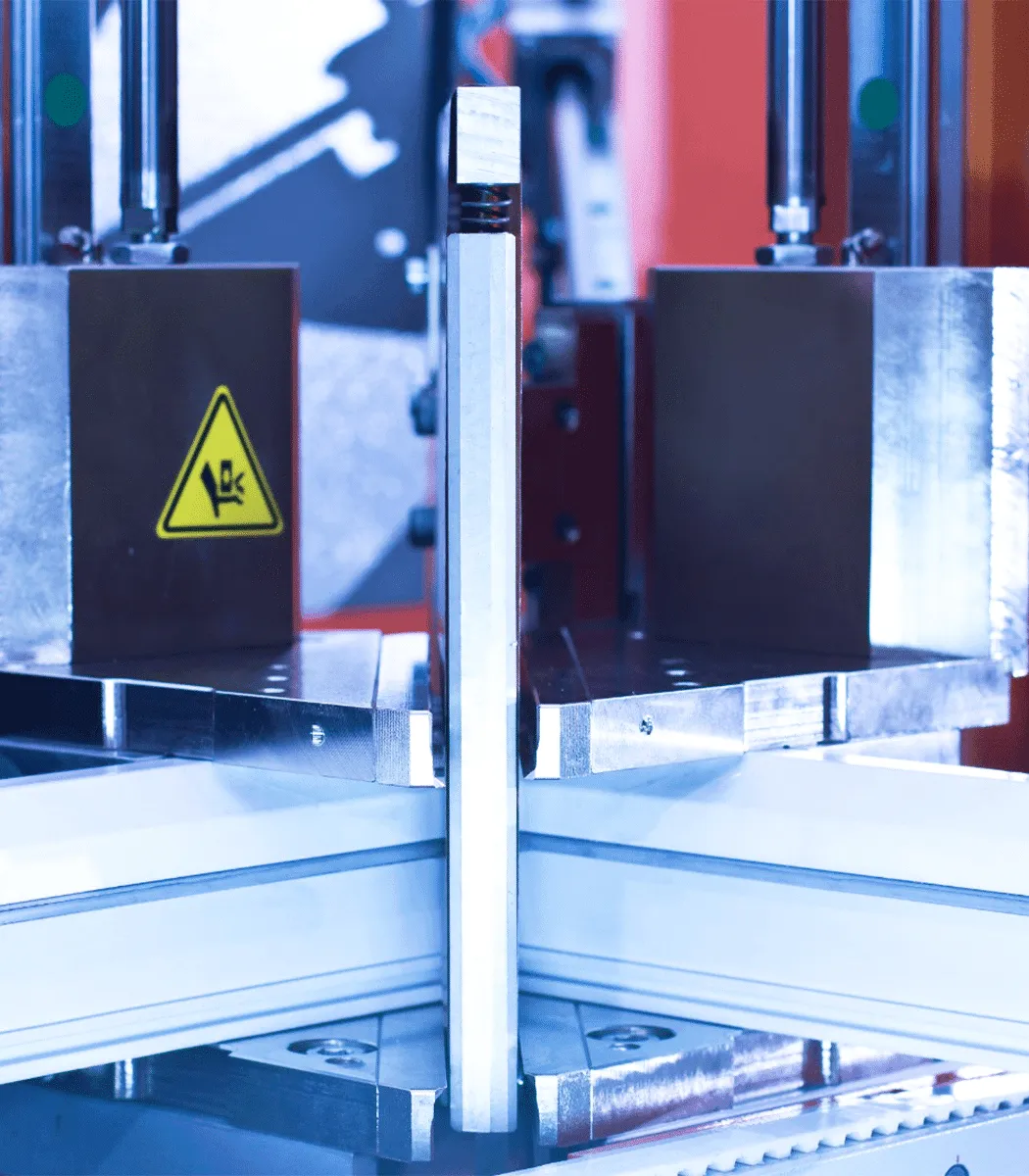

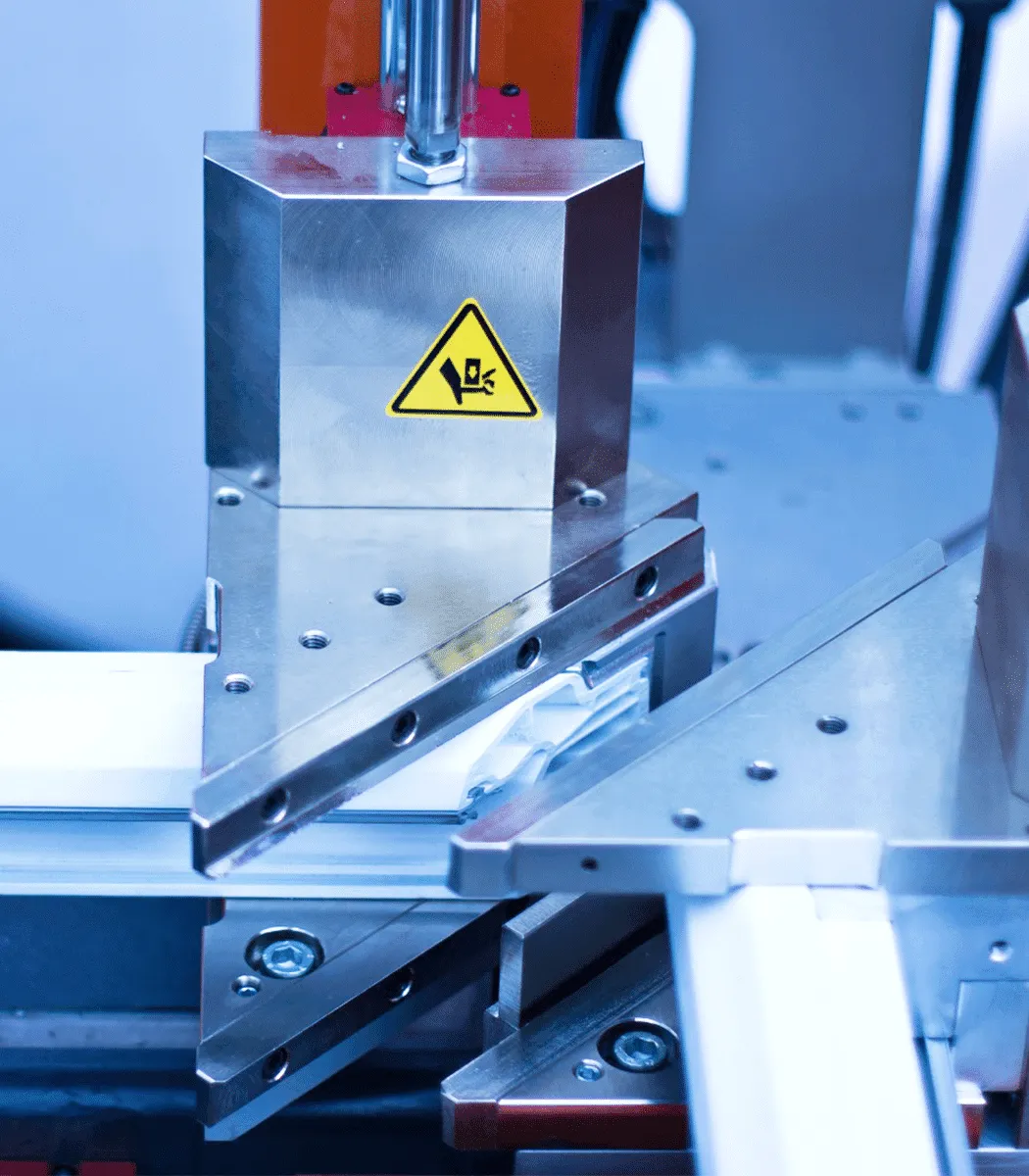

WM 750 Dört Köşe Kaynak Makinesi
Standart Özellikler
- PVC Profillerini aynı anda dört köşesini yüksek hassasiyet ve mukavemet ile 90° kaynatma.
- Makine eksenleri Servo motor sistemi ile hareketi sağlanıyor (3 adet Servo motor kontrollü eksenler)
- Kaynak kaltesini ve mukavemetini arttıran, özel olarak dizayn edilmiş paralel kaynatma teknolojisi.
- 0.2 ve 2 mm. otomatik kaynak aralığı seçimini yapmayı sağlayan dahili olarak tasarlanmış konstrüksiyon.
- Beckhoff marka Windows XP Embedded işletim sistemi ile donatılmış, 15” dokunmatik ekranlı, 0°C – 55°C arasında fansız çalışan, yüksek performanslı endüstriyel PC.
- Kablosuz ağ bağlantısı, kablolu ağ bağlantısı veya USB ile veri aktarabilme.
- İşletmedeki tüm profiller için ayrı ayrı kaynak parametrelerinden bilgi bankası oluşturabilme. (10.000 adet’e kadar)
- Her bir profil için ayrı ayrı tanımlanabilen sıcaklık, eritme ve birleştirme süresi.
- Makine eksenleri, hassasiyet ve dayanıklılık sağlayan sertleştirilmiş çelik vidalı mil ile hareket ettirilir.
- Servo motorların tork değerlerine bağlı olarak 2 mm ye kadar uzun ölçüleri eriterek istenilen ölçüye getirme
- Olması gereken standartlarda kaynak mukavemeti elde edebilmek için endüstriyel PC tarafından kontrol edilen PID ısı kontrol sistemi.
- Yaz / kış çalışma modu otomatik olarak seçilir böylece hızlı ve etkili şekilde ısı ayarı kolayca yapılır.
- Yatay eksende konumlandırılmış, rijit mekanik tasarımı ile çalışma ortamı zorluklarından etkilenmeden homojen şekilde ısıyı dağıtan uzun ömürlü ısıtıcı plaka sistemi.
- Rulo formunda sarmalı teflon değiştirme sistemi ile hızlı ve kolay teflon değişimi.
- Hızlı ve kolay şekilde değiştirilebilir kaynak kalıp sistemi.
- Basınç kontrol sistemi ile uygun basınç altında etkin bir şekilde çalışma.
- Beyaz profillerde olduğu gibi renkli profillerde de aynı hassasiyet ile kaynak yapabilir.
- Merkezi yağlama sistemi ile bakım zamanı minimum seviyededir.
- Günlük, haftalık, aylık ve yıllık olarak üretim raporlarını oluşturulabilir.
- Işın bariyeri ve CE normlarına uygun güvenlik ekipmanları ile tam güvenlikli makine tasarımı.
- CNC Köşe Temizleme Makinesi ile endüstriyel Ethernet bağlantı yöntemi ile bağlanarak yüksek kararlık ve doğrulukta veri aktarımı.
- Schtec yazılım departmanı tarafından geliştirilen HMI programı ile tüm hata mesajlarını ve sistem durumunu ekranda görebilme.
- Uzaktan bağlantı yöntemiyle servis verebilme ve tüm otomasyon sistemine bağlanarak sorun tespit ve çözümü.
Opsiyonel Özellikler
- Barkod Okuyucu.
- Conta Baskı Sistemi.
- Kaynak kalıpları.
Teknik Özellikler
| Elektrik Değeri | 400 V, 3 ph, 50-60 Hz |
|---|---|
| Toplam Güç | 12 kW, 32A |
| Maks. Kaynak Ölçüsü | 3.600 mm. x 2.600 mm |
| Min. Kaynak Ölçüsü | 400 mm x 400 mm |
| Conta Basmalı Min. Kaynak Ölçüsü: | 520 mm x 570 mm (Conta Baskı Sistemi İle) |
| Maks. Profil Yüksekliği | 180 mm |
| Min. Profil Yüksekliği | 35 mm |
| Maks. Profil Genişliği | 120 mm |
| Hava Basıncı | 6-8 bar |
| Hava Tüketimi | 70 lt/dak. |
| Makina Yüksekliği | 1.880 mm |
| Makina Uzunluğu | 5.350 mm |
| Makina Genişliği | 4.000 mm |
| Makina Ağırlığı | 2.100 kg |
